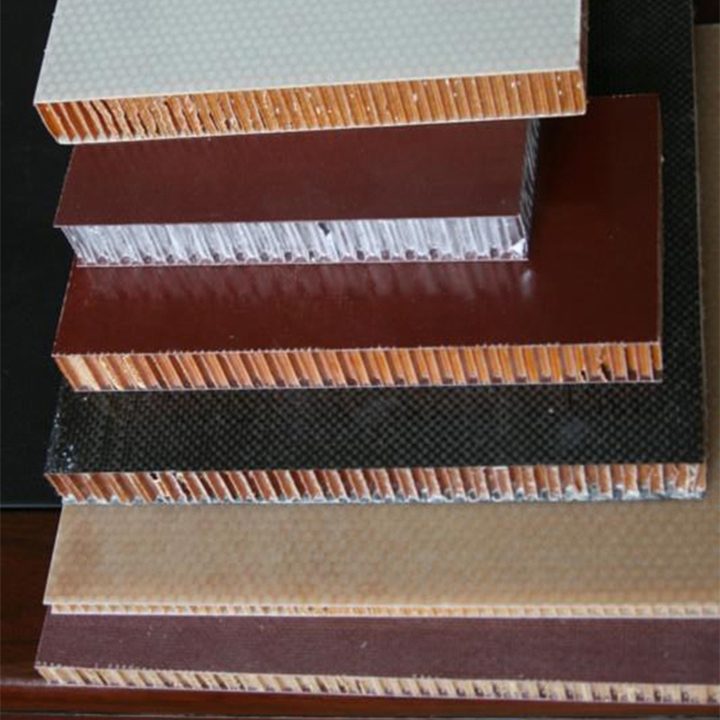

    铝蜂窝板

    铝蜂窝板,适用于民用建筑、车船装饰等。是航空、航天材料在民用建筑领域的应用。整个加工过程全部在现代化工厂完成,采用热压成型技术,因铝皮和蜂窝间的高热传导值,内外铝皮的热胀冷缩同步;蜂窝铝皮上有小孔,使板内气体可以自由流动;可滑动安装扣系统在热胀冷缩时不会引起结构变形。其面板主要选用优质的3003H24合金铝板或5052AH14高锰合金铝板为基材,面板厚度为0.8~1.5mm氟碳滚涂板或耐色光烤漆,耐色光烤漆在抗划痕、耐酸雨腐蚀变色、自洁性方面强于PVDF,底板厚度为0.6~1.0mm,总厚度为25mm。

    咨询热线
    189-2224-7719

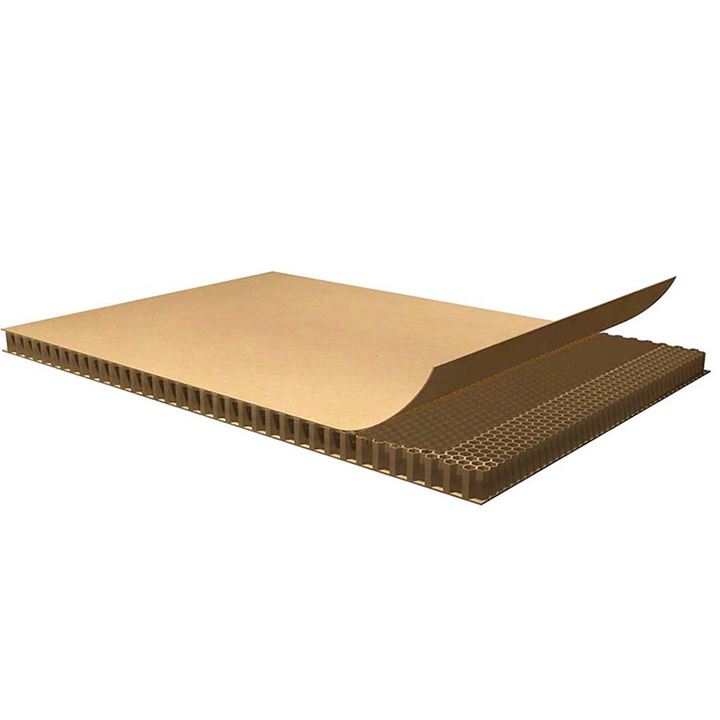

    芯材采用六角形3003型铝蜂窝芯,铝箔厚度0.04~0.06mm,边长5~6mm,采用辊压成型技术完成正、背表皮的成型,全自动机器设备折边,正、背表皮在安装边紧紧咬合。整个加工过程全部在现代化工厂完成,采用热压成型技术,因铝皮和蜂窝间的高热传导值,内外铝皮的热胀冷缩同步;蜂窝铝皮上有小孔,使板内气体可以自由流动;可滑动安装扣系统在热胀冷缩时不会引起结构变形,因此可以保证极高的平整度.采用黏结胶:双组份聚胺酯高温固化胶,用全自动蜂窝板复合生产设备通过加压高温复合而成,克服了以往蜂窝板粘接层的脆性问题。内层为特制的六边形铝蜂窝,由硬度达到H19铝合金构成,作为粘附在夹层结构中的芯板,在切向上承受压力。这些相互牵制的密集蜂窝犹如许多小工字梁,可分散承担来自面板方向的压力,使板受力均匀,保证了面板在较大面积时仍能保持很高的平整度。

    安装时采用两边安装,无机械破坏。滑动安装扣系统允许热胀冷缩,板底端的止滑扣将可以控制板的膨胀方向。25MM隐胶缝系统美观且具有自洁功能.制作完成后的盒式蜂窝板,内外板和蜂窝结构形成一个整体另外,空心蜂窝还能大大减弱板体的热膨胀性。

    由于蜂窝材料具有抗高风压、减震,隔音、保温、阻燃和比强度高等优良性能。国外六十年代已在民用各领域使用,而且发展很快,我国蜂窝技术才在民用工业的各领域应用。铝蜂窝板幕墙以其质轻、强度高、刚度大等诸多优点,已被广泛应用于高层建筑外墙装饰。总厚度为15mm,面板底板均为1.0mm厚的铝蜂窝板只有6Kg/㎡。具有相同刚度的蜂窝板重量仅为铝单板1/5,钢板的1/10,相互连接的铝蜂窝芯就如无数个工字钢,芯层分布固定在整个板面内,使板块更加稳定,其抗风压性能大大超于铝朔板和铝单板,并具有不易变形,平面度好的特点,即使蜂窝板的分格尺寸很大。也能达到极高的平面度,是建筑业首选的轻质材料。

    特点

    中心为铝质六边形蜂窝,密度小(每平方米大约为37公斤),是同厚度同面积木板重量的1/5,玻璃的1/6、铝材的1/7,大大降低建筑载荷和造价,由于中间夹层含大量空气,可隔音(空气隔声量可达30dB)、隔热(热阻可达0.02(·K/W)),无可燃物质,防火等级达到B1级,防水、防潮、无有害气体释放,单位质量的比强度大、比刚度高(结构刚度为肋式的1.7),不易变形,完全克服了其它装饰板在单块面积大时的变形、中间塌陷等缺点加工应用方便,可任意切割折边,表面氟碳涂层可保产品寿命在30年以上,铝蜂窝板表面具有极高的平整度,抗震性能好,仅为玻璃幕墙比重的八分之一;22mm厚标准件在1米简支、挠度为10mm时荷载可达到700公斤力以上。

    表面经耐腐蚀力极强的氟碳树脂处理后,使之可广泛应用于大厦的惟幕墙、屋顶、大型门面招牌及内墙等的装饰。 铝蜂窝板正面铝板采用符合 E. C. C. A. 质量标准的 PVDF 氟碳烤漆,分为普通色和金属色。因此表面同样具有优异的耐候性能。追随自然产品的创新往往要模仿大自然的结构和形式,人类的发明创造无不受到大自然的启发,并适应自然界的要求。铝蜂窝板以其质轻、强度高、刚度大等诸多优点,已被广泛应用于大厦外墙装饰。

    具有相同刚度的蜂窝夹层板重量仅为铝板的1/5,钢板的1/10。总厚度为15mm,面板为1.0mm,底板为0.8mm的铝蜂窝板,重量只有6公斤/平方米。相互连接的蜂窝芯就如无数个工字钢,芯层分布固定在整个板面内,不易产生剪切,使板块更加稳定,更抗弯挠和抗压,其抗风压大大超越于铝塑板和铝单板,并且有不易变形,平直度好的特点,即使蜂窝板尺寸很大,也能达到极高的平直度由于蜂窝复合板内的蜂窝芯分隔成众多个封闭小室,阻止了空气流动,使热量和声波受到极大阻碍,因此,起到隔热、保温、隔音的效果。对100 -3200HZ的声源隆澡可达20~30dB,导热系数为0.104-0.130W/M.K,因而铝蜂窝板的能量吸收能力为150-3500KJ/M²是一种理想的节能材料。

    如遇下大雨时,雨点打在铝单板或铝塑板面上时噪声特别大,而蜂窝板就避免了这种情况。铝蜂窝板一般采用氟碳滚涂铝板做面板。氟碳滚涂铝板最重要的一点是采用了连续的辊涂工艺,铝板的涂漆是一次性完成的,保证其产品无色差,涂层流平度好,质量可靠。同时能长时间保持建筑物外墙颜色鲜艳。经过长期日晒雨淋或工业废气污染后,很明显滚涂板要比喷涂板洁净光亮,并具有良好的附着力和耐候性,是世界建筑人士公认的第一流材料。

    优势性能

    (1)防火:铝板为不燃材料。

    (2)耐腐蚀:铝蜂窝板是表面经环氧氟碳处理,具有较强的耐腐蚀性。盐雾喷射48小时无针孔、裂纹、不起泡。

    (3)环保:蜂窝板属于纯铝立产品,不挥发任何对人体有害的气体,无放射性并可以完全回收利用,百分百的环保型产品。

    (4)铝蜂窝板容易拆除组装,且不会拆坏板材。由于其重量轻、运输方便固可运到不同的地方多次重复利用。这是其它隔断板材不能与之比拟的。

    生产流程

    在铝蜂窝板的加工复合过程中,按照已有文字资料、图纸进行钣金加工和铝蜂窝板加工复合细化设计,有以下几个步骤:

    a.把不正规的手画图全部改为AUTO CAD画图。

    b.对没有进行铝蜂窝板板块编号的图纸,要统一编号。对已编号的图号进一步编号:后缀+A代表面板;后缀+B代表底板;后缀+C代表铝蜂窝芯;依次类推。

    c.对需要钣金加工的铝板或其他材料面底板,要认真测量出折弯系数,并建档。

    d.编写目录,计算单件面积和总面积等等。

    e.对要钣金加工的板块,要根据折弯系数画出钣金展开图,并表明尺寸。在图上未标明内外面的,落实后再画展开图。一般情况下,展开图上的主视图朝人的一面为内表面(通常无涂层表面),其他情况要特殊注明。

    f.编写钣金加工说明书,写明加工流程,公差要求、注意事项、加工要点等等。

    g.编写钣金加工下料表,字体要大。纹理方向顺长度方向表示为“↑”;纹理方向顺宽度方向表示“→”

    h. 对需进行数控下料和数控开展开料的,要进行计算机编程,并存入U盘和其他技术资料一起交车间主任签收。

    i.编写铝蜂窝板加工说明书,写明加工流程,铝蜂窝芯要求、胶粘材料要求和施工工艺、异型件模具图、铝蜂窝板施工工艺、如何后续加工等。

    j.提供辅件图纸、安装图纸和安装要求。

    k.校对其他人员编写的技术文件。

    l. 对完成的图纸和技术文件存档。

    m.现场指导解决铝蜂窝板安装等疑难问题。

    n.解答铝蜂窝板加工问题 [1]

    相关技术

    滚压成形技术

    在面板及背板制作的过程中,都需要将板的边缘翻折起来,传统工艺所使用的折板机,因为一次性快速翻折,会在金属内部形成应力,且会对金属内部形成微观破坏,影响金属使用寿命。而滚压成形技术是使用十个滚轮,逐步将板的边缘翻折到预设角度,逐步成形保证了内部应力的释放,且对金属本身的破坏降到了最低。

    连续预滚涂技术

    在铝卷成形时就将涂层颜色附着在上面的技术,涂层附着力强,耐久性好,颜色均匀,同批次的产品基本没有任何色差。

    技术数据:密度(kg/㎡) 3.65.3

    不平整度 <0.2mm

    板体热阻值 0.026m2.k/w

    当量导热系数 0.88w/m.k

    隔声量 29dB

    弹性模量 4×104MN/

    弯曲抗拉强度 ≥83MN/

    抗剪强度 2MN/

    刚度(kN.㎡) 1.023.0

    防火等级 B1级(GIN [1]

    选择要求

    铝装饰面板

    铝蜂窝板装饰面板的材质一般选用30035005等牌号,合金成份低的1100板材较少采用。装饰面采用喷涂或辊涂形式,涂层为聚酯或氟碳漆,外墙板最好选用喷涂板,并且要求三涂以上,漆层厚度≥40μm,这样才能保证涂层的耐久性。

    铝板在涂漆前需经过严格的表面阳极化处理,以保证足够的涂层附着力和与蜂窝芯的粘接强度,面板涂层应满足国家规范YS/T429.2-2000的要求。

    铝背板

    铝蜂窝板背板应选用与面板相同材质的板材,表面经阳极氧化处理,暴露于空气中的一面应涂装保护涂层,涂层材料可为聚酯、环氧、丙烯酸等材料,以防长期在空气中暴露而造成铝板的锈蚀。

    铝蜂窝芯材

    铝蜂窝芯材是由铝箔和专用蜂窝节点胶在铝蜂窝芯生产线上加工制造的。影响蜂窝芯材性能的因素主要包括铝箔、节点胶以及蜂窝芯规格等参数。

    铝箔

    铝箔应选用3003牌号,加工过程应进行严格的表面处理,在对于强度或耐久性要求较高的产品中,应慎用采用1100纯铝箔加工制造的蜂窝芯材。

    节点胶

    节点胶应选用环氧改性高温固化胶,它不仅能提供足够的粘接强度而且具有优良的耐环境及耐高低温性能。普遍胶粘剂因强度较低往往容易使蜂窝芯脱胶,造成整体破坏失稳。

    蜂窝芯的节点强度是评价其性能的主要依据,其节点强度数据应≥2.0N/mm

    蜂窝芯规格

    铝蜂窝芯规格是由铝箔厚度以及蜂窝孔格尺寸来确定,不同规格的铝蜂窝具有不同的密度以及不同的力学性能,其造价也存在着较大的差异。

    蜂窝芯规格可以用蜂窝孔格内切圆直径(英制单位)和铝箔厚度/孔格边长(公制单位)两种方式表述,我国的国家标准是以铝箔厚度/孔格边长来表述。 [1]

    制造工艺

    铝蜂窝板产品均选用统一标准的预辊涂高等级铝合金卷材,结合多种生产工艺精制而成。

    涂层技术

    1)采用独创的涂层烘烤技术,确保涂层的附着力以及色彩均匀性和饱和度。

    2)可根据要求提供需要的颜色,还可以提供各种特殊涂层。

    成型技术

    1)通过系列模具逐步成型,充分释放板材内部的应力。

    2)保护面板表面的涂层不受损伤,更为耐用。整个生产流程保证板材加工尺寸的高精度。

    3)连续的热复合生产工艺高效快捷。

    蜂窝复合技术

    1)源自现代航空的科技成果,重量更轻,但板材的强度更高。

    2)利用高温复合和面板热压技术,确保板材的整体性、强度和平整度。

    剥离影响

    胶粘剂的影响

    1)采用聚氨酯、环氧树脂类反应型固化胶粘剂生产的铝蜂窝板,特点是工艺简单,能耗低。聚氨酯胶粘剂特点是柔韧、耐温差,但施胶时对潮气敏感,对用胶环境要求高;环氧树脂类胶粘剂特点是对铝材附着力好、耐高温、潮气影响小,缺点是胶膜脆,剥离强度不高。

    2)采用环氧胶膜工艺生产的铝蜂窝板的粘接强度低,对于蜂窝芯边长为4mm,面板厚为1mm,总厚度为10mm的铝蜂窝板所测的180°剥离强度为4N/mm左右,然而其粘接性能耐候性好,使用1年后其剥离强度下降很小。缺点是铝蜂窝板的粘接层较脆,长期震动后铝蜂窝板会发生分层。

    3)采用热塑性胶膜连续复合工艺生产的铝蜂窝板的粘接强度是前2种工艺生产的铝蜂窝板的3-5倍,对于正六边形蜂窝芯的边长为4mm,面板厚为1mm,总厚度为10mm的铝蜂窝板,所测的180°剥离强度值为18N/mm左右。其粘接性、耐候性好,使用1年后其剥离强度下降很小。由于是连续生产,效率高,可满足短期大批量供货要求。这种工艺的缺点是所采用的平面连续热复合机设备价格高,投资巨大。热塑性胶膜是一种特殊热熔胶膜,胶膜本身要有很高的内聚强度和拉伸强度,这样可保证铝蜂窝板的粘接牢固。如果采用一般的热熔胶膜,其粘接强度很低,180°剥离强度值仅有3N/mm

    生产工艺的影响

    采用热压机生产铝蜂窝板,由于热压机压力较大,较难控制,为防止压塌铝蜂窝芯,常常放置垫块。如果垫块高了,会影响施加的压力,导致粘接强度低。如采用平面热复合机,由于压力是由弹力提供,可以通过调节高度来控制所施加的压力,因此,采用这种工艺生产的铝蜂窝板的粘接强度较高,而且很稳定。

    表面状况的影响

    铝表面的油污、脏物和自然形成的松散氧化层会严重影响铝蜂窝板的粘接效果,因此,必须经过清洗和预处理。铝表面可采用磷化处理或铬化处理,使铝表面形成一层紧密的化学转化膜,经处理后的铝粘接效果好。


    安装方法

    1.吊耳式

    此安装方法是吊耳和蜂窝板分离式,吊耳单独加工后连接与蜂窝板的胶缝位置,胶缝适宜宽度为≥12mm,此安装方法使加工简单,安装方便。

    2.翻边式

    此安装方式是加工铝蜂窝板时即加工有安装用翻边,安装只需安慰置连接与龙骨及胶缝处即可,适宜胶缝宽度为≥10mm,此方法安装方便,但加工稍复杂,不适用于造型幕墙板。

    3.扣条式

    此节点为铝扣条式,扣条为特定型材,安装简单,但此方法对板材加工精度要求较高,不建议使用于长度大于3000mm以上的板材。根据扣条的宽度,板材中缝有20mm40mm

    施工准备

    1、人员准备:安装工2人,搬运工2人,电焊工1人。

    2、工具准备:电锤1把,铁锤1把,活动、固定扳手各2把,2米靠尺1把,吊线锤1个,角尺2把,钢丝刷1把,手电钻2把,大力钳2把,“+”字螺丝刀2把,胶枪1把,灰刀1把,卷尺1把,红蓝铅笔2支,电焊机1套,水平尺1把。

    施工放线

    1、结构柱垂直度较正,在龙骨安装位轴线吊垂线,用角尺测量上下各一点,记录数据,平均值放大10毫米。

    2、将轴线位置用红蓝铅笔在楼面做好标识,用角尺90°伸引线划出来,定出相对位置龙骨轴线、较正误差同上。

    立挺安装

    1、连结角码加防腐胶型加方垫片、加弹簧垫圈、加对穿螺栓与龙骨手拧固定。

    2、将龙骨上口对接标识位置,点焊角码临时固定。

    3、用2米靠尺较正龙骨的垂直误差为±2毫米,至三维调正为止。

    4、复核直径,按放线方法进行较对。

    5、满焊角码与埋件接触位,要求焊高6-8毫米,线条流畅,不允许有气泡和夹渣。

    6、去渣除锈、二遍防锈漆涂层。

    横梁安装

    1、按施工图纸分格划出横梁位置轴线。

    2、将角码按标识线位焊接固定。

    3、把横梁放置于两角码间,微调至进出位与立挺表面平。

    4、较正水平度与进出位置。

    5、满焊。

    6、去渣除锈二遍防锈漆涂层。

    挂板

    以横平竖直原则标识立挺与横梁中心轴线,按设计胶缝调整弯弧板,将整个单元柱子包完,再作整体较正,保证上下分格、垂直与平整度误差在2毫米,将所有螺丝补齐。

    打胶清洁

    1、将铝蜂窝板板面保护膜折边部分撕开,按90°转角折边处贴上美纹纸。美纹纸在“+”字胶缝处应折成90°转角,整个板块美纹纸一次到位,用力扫平,避免美纹纸折皱。

    2、填塞泡沫圆榉,要求密实平直。

    3、灌胶时按直线走,从上至下,从左至右,一次打完。

    4、刮胶按注胶原则也应一次到底,在“+”字接口处刮拉速度稍微缓慢一些。

    5撕去美纹纸,成外向45°倾斜拉扯,把撕掉的美纹纸集中到垃圾箱中,避免环境污染。

    6、耐候胶干后,扫尾时把外保护膜撕去,用干抹布将四周灰尘拭去。

    做工细节

    与铝单板比较:盒式蜂窝铝板最大板面可以做到1500mm×4500mm,因为板本身为复合材料,内部的铝制蜂窝为板本身承受自己身重量提供了保证,使得板本身不需要加任何的加强筋。而普通铝单板在宽度大于1m或长度大于2m的时候就必须在板背后加入加劲肋。加劲肋需要焊接在板的背面,因为加劲肋与板本身的热膨胀系数不相同,若干次的冷热变化后,板的正面会出现凹凸不平的现象。且这种现象通常在项目完工后的半后到一年就开始出现。

    铝单板属于单层产品,加工相对简单,造型能力强,但精度较差;蜂窝板为复合产品,加工速度和能力较弱,但精度有保障。

    盒式蜂窝铝板所采用的是扣盖系统,有胶缝外露和隐胶缝两种系统可供选择,系统充分考虑热胀冷缩对板面本身的影响,板面的四个方向都可以自由伸缩,有效避免了温度应力对板面平整度的影响。

    普通单层铝板只有胶缝外露系统,且安装都是用安装码固定在龙骨上,没有合适空间释放温度应力,导致板面容易发生翘曲。

    蜂窝板为复合型板材,具有质量轻,强度高,平整度好,板面大,安装简便,易维护,环保性好,可重复利用,抗热胀冷缩性能优异等优点。

    铝单板为普通非复合板材,与蜂窝板相比,不具有上述优点,但相比而言,造价上3MM厚的铝单板一般要比25MM蜂窝板低1520%。因为自重和成型的原因,建筑上比较少用到4MM厚的铝单板,而这种厚度的铝单板的造价与蜂窝板产品相差仅在5%左右。


    建筑物外墙、梁柱、阳台 、候机/车楼 、会议厅、歌剧院 、体育场馆 、接待大堂等等 。铝蜂窝板幕墙适用于各种建筑内外墙、大堂门面、柱饰、高架走廊、人行天桥、电梯包边、阳台包装、广告指示牌、室内异形吊顶等的装饰。

    我国建筑装饰铝制品起步较晚,在先进国家已有几十年历史,我国在80年代才起步,随着改革开放的发展,我国建筑铝制品行业发展速度之快,超过任何一个国家。80年代初,由铝门窗发展到铝合金玻璃幕墙,近年来又发展到隐框玻璃幕墙,各种形式的玻璃采光屋顶。伴随着铝合金隐框幕墙的发展,铝蜂窝板幕墙也异军突起,配合铝合金玻璃幕墙的使用,当今,无论在大都市还是小城镇都会见到一座座形式各异、色彩缤纷的铝蜂窝板幕墙工程。使我国高层建筑更加光彩艳丽,形成各种颜色、各种材料组合成美丽的幕墙图案。
      铝蜂窝板幕墙作为幕墙的一种形式,多用于作墙体蔽护和不采光的墙壁,代替马赛克和一般喷沙外墙。铝蜂窝板幕墙作为铝蜂窝板幕墙的一种,以其质地轻、强度好的特点在高层建筑的使用上有优势,由于高层建筑时刻受到各种荷载的作用、尤其所受风压大,马赛克容易脱落,硬度不强的幕墙材料会因为大的风压而变形。高层建筑作为幕墙使用大户,铝蜂窝板幕墙基于它独特的优势而得以大量使用。
      一直以来,国外选用25mm铝蜂窝板作为幕墙材料使用得比较多。我国为了减轻铝蜂窝板重量,增加铝蜂窝板强度,我国采用铝合金板,常选用21号防锈铝代号LF21压成的铝蜂窝板作幕墙铝蜂窝板铝蜂窝板厚度由组合25mm,但是该合金强度比纯铝板高出一倍左右。
      材质轻、强度好,这些特点使得铝蜂窝板的生产应用近年来在我国也得到迅速发展,随着生产工艺、设备、管理、应用水平的不断发展与提高,铝蜂窝板作为一种优质材料越来越受到建筑幕墙以及建筑装饰装修各界的极大重视。特别是作为一种优质的幕墙材料而受到各界愈来愈多的关注。
